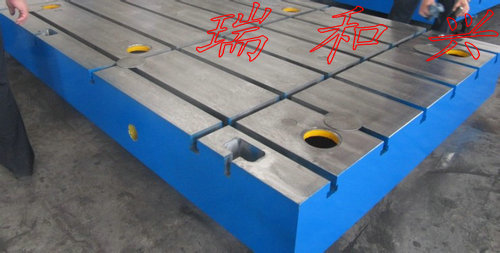

T型槽平臺(鑄鐵T型槽平板)詳細介紹
T型槽平臺(鑄鐵T型槽平板)主要是用于T型槽平臺(鑄鐵T型槽平板)主要是用于工件裝配、固定安裝等，是用來調試設備，設備組裝，維修設備的基礎工作平臺。
T型槽平臺(鑄鐵T型槽平板)的工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等，可用來固定動力機械設備。
T型槽平板(T型槽平臺)的材料：HT200-300。硬度為HB170-240。
T型槽平臺(鑄鐵T型槽平板)規格：200*200-3000*6000mm(特殊規格根據需方圖紙制做加工或雙方商定加工生產)。
T型槽平臺(鑄鐵T型槽平板)精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
T型槽平臺(鑄鐵T型槽平板)規格：
|
規格（長×寬）mm
|
t型槽平臺精度等級
|
||
|
1級
|
2級
|
3級
|
|
|
平面度公差（um）
|
|||
|
200×200
|
10
|
20
|
50
|
|
300×200
|
12
|
24
|
60
|
|
300×300
|
12
|
24
|
60
|
|
300×400
|
12
|
24
|
60
|
|
400×400
|
12
|
24
|
60
|
|
400×600
|
14
|
28
|
70
|
|
500×500
|
14
|
28
|
70
|
|
500×600
|
14
|
28
|
70
|
|
500×800
|
16
|
32
|
80
|
|
600×800
|
16
|
32
|
80
|
|
600×900
|
16
|
32
|
80
|
|
1000×750
|
18
|
36
|
90
|
|
1000×1000
|
20
|
39
|
96
|
|
1000×1200
|
20
|
40
|
100
|
|
1000×1500
|
24
|
48
|
120
|
|
1000×2000
|
26
|
52
|
130
|
|
1500×2000
|
28
|
56
|
140
|
|
1500×2500
|
32
|
64
|
152
|
|
1500×3000
|
35
|
70
|
174
|
|
2000×3000
|
36
|
74
|
184
|
|
2000×4000
|
44
|
88
|
219
|
|
2500×3000
|
|
|
186
|
|
2000×4500
|
|
92
|
237
|
|
2000×5000
|
|
102
|
255
|
|
2000×6000
|
|
118
|
292
|
|
3000×6000
|
|
|
308
|
|
3000×7000
|
|
|
255
|
|
3000×8000
|
|
|
292
|
|
4000×8000
|
|
|
308
|
T型槽的開口可以根據使用螺栓來確定，開口大小范圍從8mm——45mm均可。
